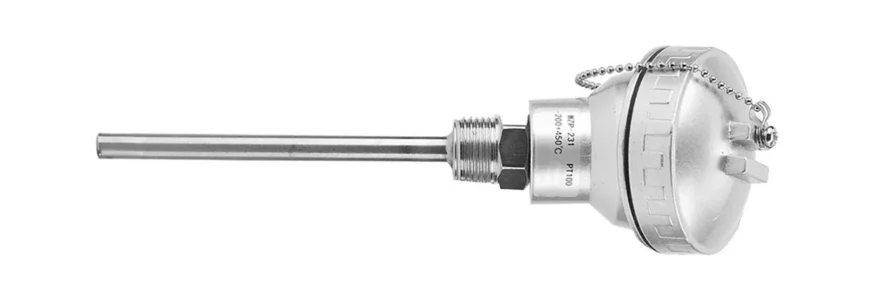

Dans le monde industriel moderne, la précision et la fiabilité des mesures de température sont cruciales pour garantir l'efficacité des processus et la qualité des produits. Le capteur RTD, ou détecteur de température à résistance, s'est imposé comme une solution de premier plan pour répondre à ces exigences. Offrant une combinaison unique de précision, de stabilité à long terme et de robustesse, les capteurs RTD sont devenus incontournables dans de nombreux secteurs, de l'industrie chimique à l'aérospatiale en passant par l'agroalimentaire.
Principes de fonctionnement des capteurs RTD
Le fonctionnement des capteurs RTD repose sur un principe physique simple mais ingénieux : la variation de la résistance électrique d'un métal pur en fonction de la température. À mesure que la température augmente, les atomes du métal vibrent plus intensément, augmentant ainsi la résistance au passage du courant électrique. Cette relation quasi linéaire entre la température et la résistance permet une mesure précise et reproductible.
Les matériaux les plus couramment utilisés pour les éléments sensibles des RTD sont le platine, le nickel et le cuivre. Chacun de ces métaux présente des caractéristiques uniques qui influencent la performance du capteur. Le platine, en particulier, est privilégié pour sa stabilité exceptionnelle et sa large plage de mesure.
La résistance d'un RTD à 0°C, appelée R0, est une caractéristique fondamentale du capteur. Pour un RTD en platine standard, cette valeur est généralement de 100 ohms, d'où l'appellation courante "Pt100". La variation de résistance par degré Celsius est définie par le coefficient de température α, qui est d'environ 0,00385 Ω/Ω/°C pour le platine.
Types de capteurs RTD et leurs applications industrielles
Le choix du type de capteur RTD dépend des exigences spécifiques de l'application, notamment en termes de plage de température, de précision requise et d'environnement d'utilisation. Examinons les principales variantes et leurs domaines d'application privilégiés.

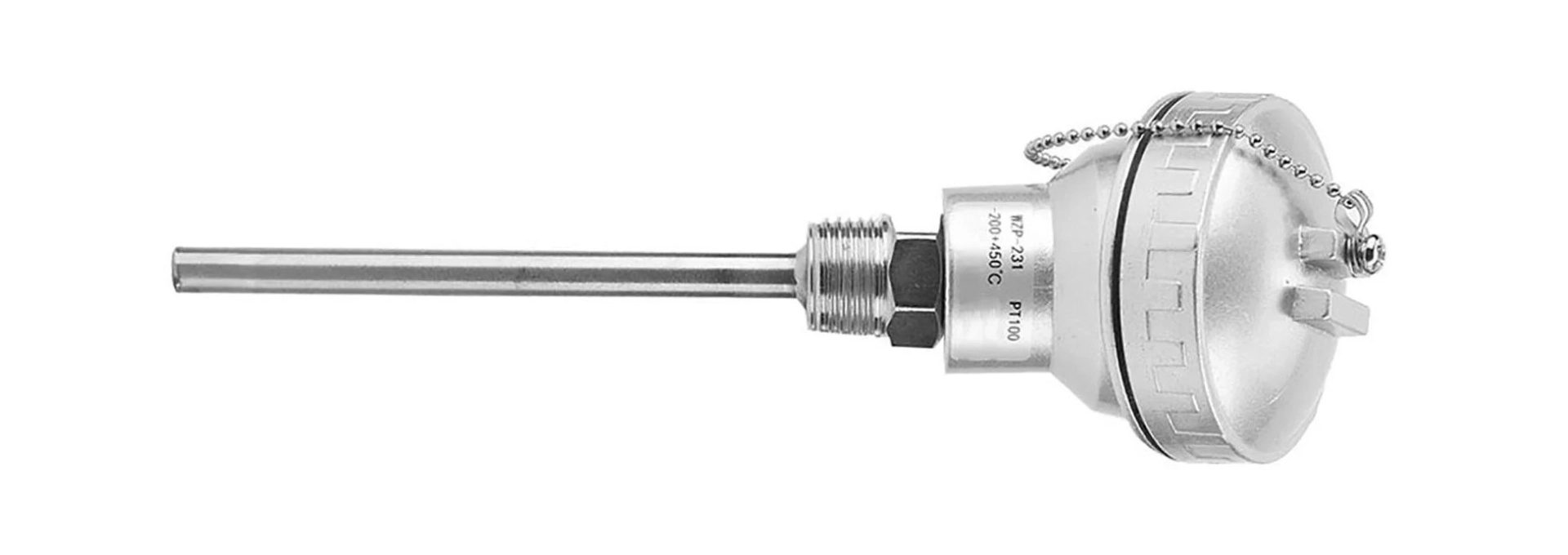

Capteurs RTD en platine (pt100, pt1000) pour la précision extrême
Les capteurs RTD en platine sont les plus largement utilisés dans l'industrie, en raison de leur excellente stabilité et de leur grande précision. Le Pt100, avec une résistance de 100 ohms à 0°C, est le standard de facto pour de nombreuses applications. Pour les mesures nécessitant une sensibilité encore plus élevée, le Pt1000 offre une résistance dix fois supérieure, facilitant la détection de variations de température minimes.
Ces capteurs sont particulièrement appréciés dans les industries pharmaceutique et agroalimentaire, où le contrôle précis de la température est crucial pour la qualité et la sécurité des produits. Ils sont également largement utilisés dans les laboratoires de métrologie et les applications de recherche scientifique.
RTD en nickel pour les environnements corrosifs
Bien que moins stable que le platine, le nickel présente l'avantage d'être plus résistant à certains environnements corrosifs. Les RTD en nickel sont souvent utilisés dans des applications industrielles où la durabilité prime sur la précision absolue. On les trouve fréquemment dans l'industrie chimique, où ils peuvent résister à des conditions agressives qui détérioreraient rapidement d'autres types de capteurs.
Le coefficient de température plus élevé du nickel le rend également intéressant pour les applications nécessitant une sensibilité accrue aux variations de température, bien que sur une plage de mesure plus restreinte que le platine.
Capteurs RTD en cuivre pour les applications électriques
Les RTD en cuivre, bien que moins courants, trouvent leur utilité dans des applications spécifiques, notamment dans le domaine de l'électrotechnique. Leur principal avantage réside dans leur compatibilité naturelle avec les enroulements en cuivre des moteurs et transformateurs électriques. Cette caractéristique en fait des outils précieux pour la surveillance de la température des équipements électriques de puissance.
De plus, la relation extrêmement linéaire entre la résistance et la température du cuivre sur une plage limitée permet des mesures très précises sans nécessiter de complexes algorithmes de linéarisation.
RTD à film mince vs RTD à fil bobiné
Au-delà du choix du matériau, la construction physique du capteur RTD influence également ses performances et son domaine d'application. Les deux principales technologies sont les RTD à film mince et les RTD à fil bobiné.
Les RTD à film mince sont fabriqués en déposant une fine couche de métal (généralement du platine) sur un substrat céramique. Cette technique permet de produire des capteurs compacts, avec un excellent temps de réponse. Ils sont particulièrement adaptés aux applications nécessitant une réaction rapide aux changements de température, comme dans certains processus de contrôle industriel.
Les RTD à fil bobiné, quant à eux, sont construits en enroulant un fil métallique fin autour d'un support isolant. Cette construction offre une plus grande stabilité à long terme et une meilleure résistance aux chocs thermiques. Ils sont souvent privilégiés pour les applications de métrologie de haute précision ou dans des environnements soumis à des variations de température extrêmes.
Configurations et montages des capteurs RTD
La précision des mesures effectuées avec un capteur RTD dépend non seulement de la qualité du capteur lui-même, mais aussi de la façon dont il est intégré dans le circuit de mesure. Différentes configurations de montage ont été développées pour répondre aux exigences variées des applications industrielles.
Montage 2 fils pour les courtes distances
Le montage 2 fils est la configuration la plus simple pour un capteur RTD. Dans ce cas, deux fils conducteurs relient directement le capteur à l'instrument de mesure. Cette configuration est adaptée aux applications où la distance entre le capteur et l'instrument est courte (typiquement moins de 3 mètres) et où une précision extrême n'est pas requise.
L'inconvénient majeur du montage 2 fils est que la résistance des fils de connexion s'ajoute à celle du capteur, introduisant une erreur de mesure. Cette erreur peut être significative, surtout pour les capteurs à basse résistance comme les Pt100.
Montage 3 fils pour la compensation de résistance
Le montage 3 fils est une amélioration du montage 2 fils qui permet de compenser l'effet de la résistance des fils de connexion. Un troisième fil est ajouté, permettant à l'instrument de mesure de déterminer et de soustraire la résistance des fils du signal mesuré.
Cette configuration est largement utilisée dans l'industrie car elle offre un bon compromis entre précision et complexité. Elle est particulièrement efficace lorsque les trois fils ont la même résistance, ce qui est généralement le cas lorsqu'ils sont de même longueur et de même matériau.
Montage 4 fils pour une précision maximale
Pour les applications nécessitant la plus haute précision, le montage 4 fils est la solution de choix. Dans cette configuration, deux paires de fils sont utilisées : une paire pour injecter le courant de mesure dans le capteur, et l'autre pour mesurer la tension aux bornes du capteur.
Cette séparation des circuits d'excitation et de mesure élimine complètement l'influence de la résistance des fils sur la mesure. Le montage 4 fils est couramment utilisé dans les laboratoires de métrologie et pour les étalonnages de haute précision.
Circuits de pont de wheatstone pour la mesure RTD
Le pont de Wheatstone est un circuit électrique classique utilisé pour mesurer avec précision les variations de résistance. Il est particulièrement bien adapté à la mesure des RTD. Dans sa configuration de base, le pont comprend quatre résistances disposées en carré, dont l'une est le capteur RTD.
L'avantage du pont de Wheatstone est sa capacité à détecter de très faibles variations de résistance, ce qui le rend idéal pour les mesures de température de haute précision. De plus, il peut être facilement adapté pour compenser les effets de la température ambiante sur les composants du circuit.
Étalonnage et maintenance des systèmes RTD
Pour garantir la précision et la fiabilité des mesures de température basées sur les capteurs RTD, un étalonnage régulier et une maintenance appropriée sont essentiels. L'étalonnage consiste à comparer les mesures du capteur RTD avec celles d'un étalon de référence à des températures connues.
La fréquence d'étalonnage dépend de plusieurs facteurs, notamment la précision requise, les conditions d'utilisation et les exigences réglementaires spécifiques à l'industrie. Dans certains secteurs comme l'aérospatiale ou l'industrie pharmaceutique, des étalonnages annuels ou même plus fréquents peuvent être nécessaires.
La maintenance préventive des systèmes RTD inclut l'inspection régulière des connexions électriques, la vérification de l'intégrité physique du capteur et de son isolation, ainsi que le nettoyage des surfaces en contact avec le milieu mesuré. Une attention particulière doit être portée aux signes de corrosion ou de contamination qui pourraient affecter la précision des mesures.
Intégration des RTD dans les systèmes de contrôle industriels
L'intégration efficace des capteurs RTD dans les systèmes de contrôle industriels modernes est cruciale pour exploiter pleinement leur potentiel. Cette intégration implique non seulement la connexion physique des capteurs, mais aussi le traitement et la transmission des données de température dans l'ensemble du système de contrôle.
Interfaces avec les automates programmables (API)
Les automates programmables industriels (API) sont au cœur de nombreux systèmes de contrôle modernes. L'interfaçage des capteurs RTD avec les API nécessite souvent l'utilisation de modules d'entrée analogiques spécialisés. Ces modules sont capables de fournir le courant d'excitation nécessaire au RTD et de convertir le signal de résistance en une valeur de température numérique.
Certains API avancés intègrent directement des fonctionnalités de linéarisation et de compensation de la résistance des fils, simplifiant ainsi l'intégration des RTD dans le système de contrôle. La programmation de l'API doit tenir compte des caractéristiques spécifiques du RTD utilisé, notamment sa courbe de réponse et ses coefficients de calibration.
Conversion du signal RTD avec les transmetteurs 4-20mA
Pour les applications où le capteur RTD doit être installé à une distance significative de l'unité de contrôle, l'utilisation de transmetteurs 4-20mA est une solution courante. Ces transmetteurs convertissent le signal de résistance du RTD en un signal de courant standardisé, qui peut être transmis sur de longues distances avec une perte minimale de précision.
Les transmetteurs 4-20mA offrent plusieurs avantages :
- Immunité aux interférences électromagnétiques
- Capacité de détection de rupture de ligne (signal inférieur à 4mA)
- Possibilité d'alimenter le transmetteur via la boucle de courant (transmetteurs 2 fils)
- Compatibilité avec une large gamme d'équipements de contrôle industriels
Protocoles de communication pour RTD (HART, modbus, profibus)
L'évolution vers l'Industrie 4.0 et les usines intelligentes a conduit à l'adoption croissante de protocoles de communication numérique pour les capteurs de température, y compris les RTD. Ces protocoles permettent non seulement la transmission des données de température, mais aussi la configuration à distance des capteurs et le diagnostic avancé.
Parmi les protocoles les plus couramment utilisés, on peut citer :
- HART (Highway Addressable Remote Transducer) : Ce protocole permet de superposer des signaux numériques sur la boucle de courant 4-20mA traditionnelle.
- Modbus : Un protocole ouvert largement utilisé dans l'industrie, offrant une grande flexibilité et une facilité d'intégration.
- Profibus : Un bus de terrain rapide et fiable, particulièrement populaire dans l'industrie manufacturière européenne.
L'utilisation de ces protocoles offre une flexibilité accrue dans la gestion des capteurs RTD, permettant par exemple la reconfiguration à distance des plages de mesure ou la récupération de données de diagnostic avancées.
Comparaison RTD vs autres technologies de mesure thermique
Bien que les capteurs RTD soient largement adoptés dans l'industrie, il est important de comprendre leurs avantages et leurs limites par rapport aux autres technologies de mesure thermique couramment utilisées. Cette comparaison permet de choisir la solution la plus adaptée à chaque application spécifique.
RTD vs thermocouples : précision vs plage de température
Les thermocouples sont des capteurs de température robustes et polyvalents, capables de mesurer une très large plage de températures, allant de -270°C à plus de 2000°C pour certains modèles. En comparaison, les RTD ont une plage de mesure plus limitée, généralement de -200°C à 850°C pour les modèles en platine.
Cependant, les RTD offrent une précision nettement supérieure, particulièrement dans les plages de température modérées. Un RTD Pt100 de classe A peut atteindre une précision de ±0,15°C à 0°C, tandis qu'un thermocouple de type K standard a une précision typique de ±2,2°C dans les mêmes conditions.
Les RTD présentent également une meilleure stabilité à long terme et une linéarité supérieure, ce qui simplifie le processus d'étalonnage et de traitement du signal. En revanche, les thermocouples ont un temps de réponse plus rapide et sont généralement moins coûteux, ce qui les rend préférables pour certaines applications industrielles.
RTD vs thermistances : linéarité vs sensibilité
Les thermistances sont des capteurs de température basés sur des semi-conducteurs, offrant une sensibilité exceptionnelle aux variations de température. Elles peuvent détecter des changements de température aussi faibles que 0,01°C, surpassant ainsi les RTD en termes de résolution.
Toutefois, les RTD présentent plusieurs avantages significatifs par rapport aux thermistances :
- Une meilleure linéarité sur une plus large plage de températures, simplifiant le traitement du signal
- Une stabilité supérieure à long terme, réduisant la fréquence des étalonnages nécessaires
- Une meilleure interchangeabilité, permettant le remplacement des capteurs sans recalibration du système
Les thermistances sont souvent privilégiées pour les applications nécessitant une haute sensibilité sur une plage de température restreinte, tandis que les RTD sont préférés pour les mesures précises sur des plages plus étendues et pour les applications exigeant une stabilité à long terme.
Avantages des RTD pour la régulation PID
Dans les systèmes de contrôle industriels utilisant la régulation PID (Proportionnelle, Intégrale, Dérivée), les capteurs RTD présentent plusieurs avantages significatifs :
- Précision et stabilité : La haute précision et la stabilité à long terme des RTD permettent un contrôle plus fin et fiable de la température, réduisant les oscillations et améliorant la qualité globale du processus.
- Linéarité : La réponse quasi-linéaire des RTD simplifie le réglage des paramètres PID, facilitant l'optimisation du contrôle de température.
Ces caractéristiques font des RTD un choix privilégié pour les applications de régulation thermique exigeantes, où la stabilité et la précision du contrôle sont primordiales.
