Soudure laser en atmosphère contrôlée : 4 paramètres clés

Pourquoi maîtriser l’atmosphère contrôlée en soudage laser industriel ?

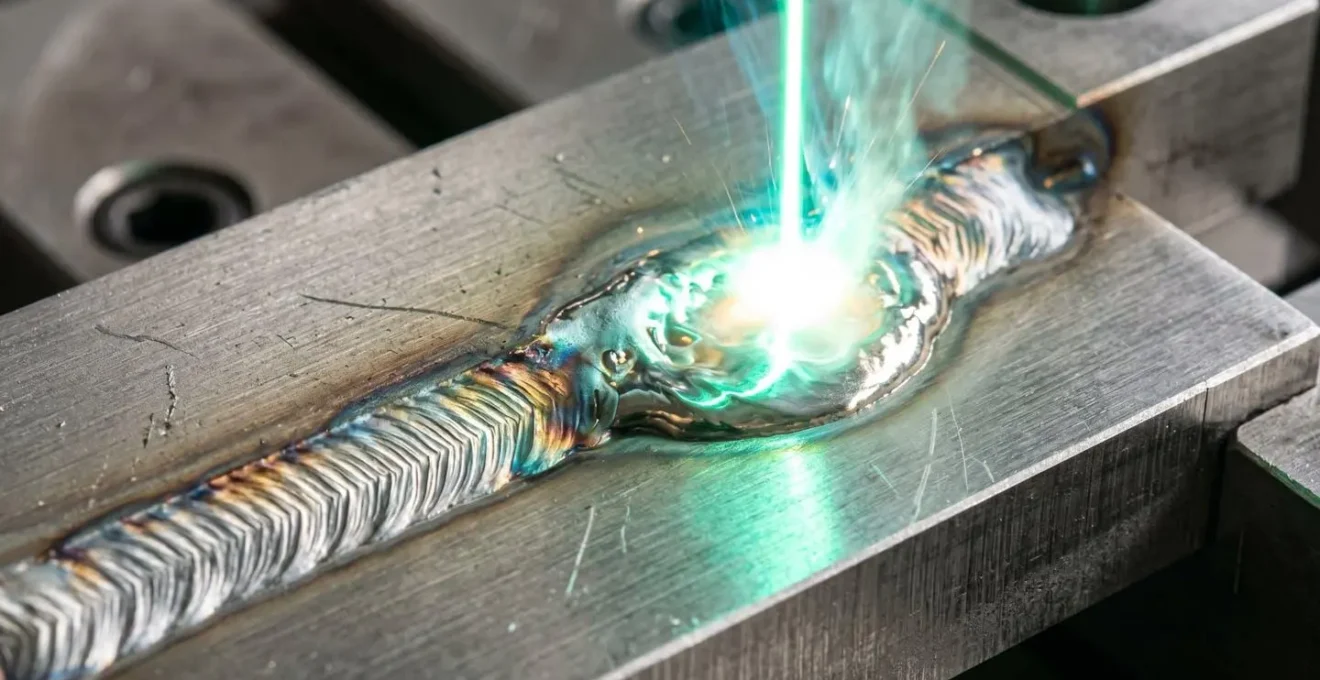

Lorsque le faisceau laser frappe la surface métallique, la température locale dépasse instantanément le point de fusion du matériau. Dans une configuration classique de soudage laser à l’air libre, même avec une protection gazeuse locale, l’oxygène ambiant parvient toujours à contaminer le bain de fusion et compromet la tenue mécanique en fatigue.

Les observations industrielles montrent que cette contamination devient critique dès que vous travaillez sur des matériaux à haute réactivité chimique. Le titane, par exemple, s’enflamme spontanément au-delà d’environ 600°C (température approximative d’inflammation) en présence d’oxygène, rendant toute soudure laser classique impraticable sans atmosphère inerte rigoureusement contrôlée. L’aluminium, quant à lui, forme instantanément une pellicule d’alumine qui perturbe l’absorption du faisceau et génère une porosité élevée dans le cordon solidifié.

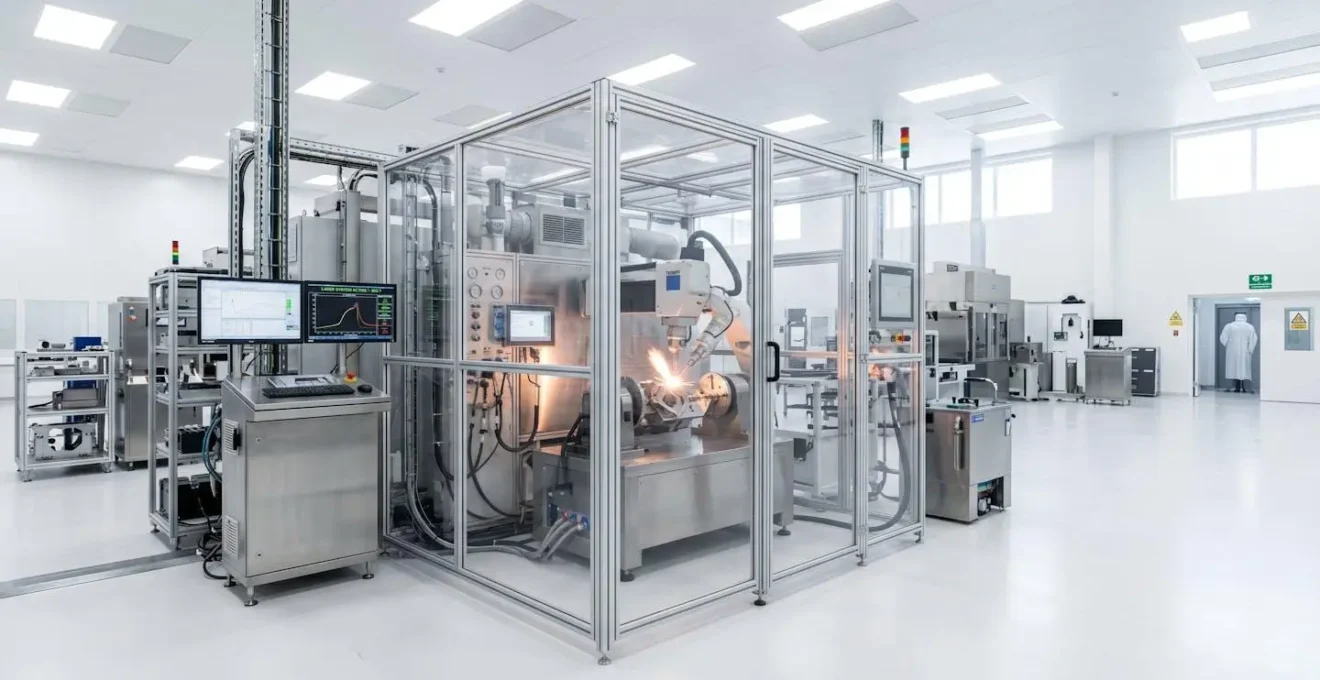

Face à ces contraintes, le soudage laser sous atmosphère contrôlée consiste à placer la zone de travail dans une enceinte étanche où le niveau de vide élimine d’abord l’air résiduel, avant d’introduire un gaz inerte pur. Cette configuration garantit que le bain de fusion reste isolé de toute contamination atmosphérique pendant toute la durée du cycle thermique. Les machines de soudage laser sous atmosphère contrôlée comme la gamme ATMOS permettent justement de piloter avec précision ces quatre paramètres interdépendants pour atteindre une répétabilité inférieure à 0,01 mm sur des séries de production.

La norme impose des critères d’acceptation stricts sur la géométrie du cordon, le taux de porosité toléré et l’absence de fissures détectables au ressuage. Atteindre ce niveau B dès la phase de qualification nécessite de maîtriser l’interaction entre les quatre paramètres décrits ci-après, faute de quoi vous risquez des reprises coûteuses ou des rebuts sur matériaux nobles comme le titane Grade 5 ou l’inox 316L destiné au secteur médical.

Puissance du faisceau laser : adapter le flux thermique au matériau

La puissance du laser, exprimée en watts, détermine la quantité d’énergie thermique transférée au matériau par unité de temps. Ce paramètre pilote directement deux caractéristiques du cordon de soudure : la profondeur de pénétration et la largeur de la zone affectée thermiquement. Une puissance insuffisante produit un cordon superficiel avec un risque de manque de pénétration, tandis qu’un excès de puissance vaporise le métal et génère des projections, de la porosité et des déformations.

Les plages de puissance disponibles sur les systèmes industriels s’échelonnent généralement de 500 à 8000 W, avec des sources laser à fibre qui offrent un meilleur rendement énergétique que les anciens lasers YAG ou CO₂. Le choix de la puissance optimale dépend étroitement du type de matériau à souder et de son épaisseur. Les métaux à haute conductivité thermique comme l’aluminium ou le cuivre dissipent rapidement la chaleur, exigeant des puissances plus élevées pour maintenir le bain de fusion stable. À l’inverse, les aciers bas carbone ou l’inox austénitique tolèrent des puissances modérées sans risque de vaporisation excessive. Une erreur fréquente consiste à croire qu’augmenter systématiquement la puissance améliore la qualité de la soudure. Au-delà d’un certain seuil, vous provoquez un effet dit de « keyhole » instable, où la cavité de vapeur créée par le laser devient erratique et piège des bulles de gaz dans le cordon solidifié. Sur l’aluminium de 3 mm, dépasser 4000 W conduit souvent à ce phénomène, avec une porosité détectable au contrôle radiographique qui rend la pièce non conforme.

Selon la technologie des systèmes laser actuels, les sources à fibre permettent de moduler finement la puissance en temps réel pour s’adapter aux variations d’épaisseur ou de conductivité locale.

Le tableau ci-dessous synthétise les puissances laser recommandées selon le matériau et l’épaisseur.

Choix du gaz inerte : argon, hélium ou azote selon le matériau

La nature du gaz inerte introduit dans l’enceinte de soudage joue un rôle déterminant dans la qualité finale du cordon. Ce gaz remplit deux fonctions distinctes : d’une part, il chasse l’oxygène résiduel pour éviter l’oxydation du bain de fusion, d’autre part, il influence la stabilité de l’arc plasma généré par le laser et donc la géométrie du cordon solidifié.

L’argon constitue le choix standard pour la majorité des applications industrielles. Sa masse atomique élevée lui confère une densité supérieure à celle de l’air, assurant une couverture efficace du bain de fusion même à faible débit. Son coût modéré et sa disponibilité en font le gaz le plus utilisé pour le soudage laser sous atmosphère contrôlée de l’inox, du titane et des aciers alliés. L’hélium, bien que nettement plus coûteux, offre une conductivité thermique supérieure qui élargit la zone de fusion et favorise une pénétration plus profonde à puissance équivalente. Ce gaz trouve sa justification économique sur des matériaux à forte conductivité comme le cuivre ou l’aluminium épais, où l’argon seul ne suffit pas à stabiliser le bain de fusion.

Quant à l’azote, comme le souligne l’analyse du Cetim publiée dans L’Usine Nouvelle, son usage doit être proscrit sur les matériaux réactifs comme le titane ou le zirconium, car il provoque une nitruration du métal liquide qui fragilise le cordon. En revanche, l’azote reste acceptable pour le soudage laser de l’inox austénitique, où il peut même renforcer légèrement la résistance mécanique du joint.

La pureté du gaz constitue également un facteur déterminant : une pureté minimale généralement exigée de 99,95 % (standard industriel courant) permet d’éviter toute contamination résiduelle. Les bouteilles doivent être équipées de détendeurs spécifiques pour soudage laser, avec manomètres étalonnés garantissant un débit stable pendant toute la durée du cycle.

Vitesse de soudage : équilibrer productivité et qualité métallurgique

La vitesse de déplacement du faisceau laser sur la pièce, exprimée en mètres par minute, conditionne directement le temps d’interaction entre l’énergie laser et le matériau. Ce paramètre détermine l’apport thermique linéaire, c’est-à-dire la quantité d’énergie transmise par unité de longueur de cordon. Une vitesse trop lente provoque un échauffement excessif du matériau avec un risque de déformation, d’effondrement du bain de fusion et de surépaisseur du cordon. À l’inverse, une vitesse excessive réduit l’apport thermique au point de générer des manques de pénétration, des micro-fissures de solidification et une fragilité du joint soudé.

Les plages de vitesse opérationnelles s’échelonnent typiquement de 0,3 m/min pour les fortes épaisseurs (6 mm et au-delà) jusqu’à 3 m/min pour les fines tôles inférieures à 1 mm. L’erreur la plus fréquemment observée en production consiste à pousser la vitesse au maximum dans un souci de productivité, sans tenir compte du cycle thermique nécessaire à une solidification homogène du cordon. Sur le titane Grade 5, par exemple, dépasser 1,5 m/min sur une épaisseur de 3 mm provoque systématiquement des fissures à chaud détectables au ressuage, rendant la pièce non conforme aux exigences aéronautiques.

Selon ce que précise le référentiel technique de la Cetim Academy sur le soudage laser, la vitesse fait partie des paramètres opératoires clés à optimiser conjointement avec la puissance, les pulsations, le wobbling et le gaz de protection. Les tendances actuelles du marché industriel montrent un intérêt croissant pour l’essor de la fabrication sur mesure, où chaque pièce nécessite une adaptation fine des paramètres laser pour garantir la conformité géométrique et métallurgique.

Niveau de vide résiduel : éliminer l’oxygène avant inertage

Le niveau de vide établi dans l’enceinte avant introduction du gaz inerte détermine la pureté finale de l’atmosphère protectrice. Même en présence d’un flux continu d’argon, si l’air résiduel n’a pas été correctement évacué au préalable, l’oxygène restant suffit à oxyder le bain de fusion sur les matériaux réactifs comme le titane ou le zirconium. Le protocole standard consiste donc à réaliser d’abord un vide primaire dans la plage 1 à 10 mbar, puis à introduire progressivement le gaz inerte jusqu’à atteindre la pression de travail optimale, généralement comprise entre 100 et 500 mbar selon le matériau et la configuration géométrique de la pièce.

Cette interdépendance entre niveau de vide et pureté gazeuse explique pourquoi l’investissement dans les nouvelles technologies de soudage laser sous atmosphère contrôlée exige une approche systémique où chaque paramètre influence les autres. Un vide insuffisant (par exemple 50 mbar au lieu de 5 mbar) laisse subsister une fraction volumique d’oxygène qui, même diluée par l’argon, provoque une oxydation détectable visuellement par une coloration dorée ou bleutée du cordon sur l’inox, signe d’une couche d’oxydes compromettant la tenue en fatigue.

Les systèmes industriels performants intègrent des capteurs d’oxygène résiduel permettant de vérifier en temps réel que la teneur en O₂ reste inférieure au seuil critique, typiquement 20 ppm (parties par million) pour le titane et 100 ppm pour l’inox austénitique. L’étanchéité de l’enceinte constitue un facteur critique souvent négligé : une micro-fuite au niveau des joints ou des passages de câbles compromet le niveau de vide et nécessite un temps de pompage nettement supérieur, réduisant la productivité de la ligne.

Voici la checklist opérationnelle pour garantir un niveau de vide conforme avant chaque série de soudage.

Mettre en œuvre votre qualification laser sous atmosphère contrôlée

La maîtrise simultanée de ces quatre paramètres — puissance laser, gaz inerte, vitesse de soudage et niveau de vide — constitue le socle de la qualification d’une ligne de soudage laser sous atmosphère contrôlée conforme aux exigences ISO 13919-1. Les retours d’expérience industriels montrent que la phase de mise au point initiale nécessite entre 15 et 30 jours ouvrés pour établir les DMOS (Descriptif de Mode Opératoire de Soudage) validés sur chaque couple matériau-épaisseur, avec contrôles non destructifs systématiques (ressuage, radiographie, micrographies) pour vérifier l’absence de défauts critiques.

Les entreprises qui réussissent cette phase de qualification adoptent une démarche méthodologique rigoureuse : partir des plages de paramètres recommandées par le constructeur du système laser, puis affiner par plans d’expériences en faisant varier un seul paramètre à la fois tout en maintenant les autres constants. Cette approche limite les interactions parasites et permet d’identifier précisément l’influence de chaque variable sur la qualité finale du cordon. Une fois les DMOS établis et validés, la répétabilité de production dépend étroitement de la maintenance préventive du système : étalonnage semestriel des capteurs de pression et d’oxygène, vérification trimestrielle de l’étanchéité de l’enceinte et contrôle mensuel de la puissance laser effective au moyen d’un powermètre certifié.

Cette rigueur opérationnelle garantit que les pièces soudées respectent durablement les spécifications techniques, évitant les dérives qualité coûteuses et sécurisant la conformité réglementaire dans les secteurs exigeants comme l’aéronautique, le médical ou le nucléaire. Pour aller plus loin dans l’optimisation de votre ligne de soudage laser sous atmosphère contrôlée, n’hésitez pas à consulter les experts Lauvitec qui accompagnent les industriels dans la mise en œuvre de solutions sur mesure adaptées à chaque application spécifique.
